SMT Technické schopnosti

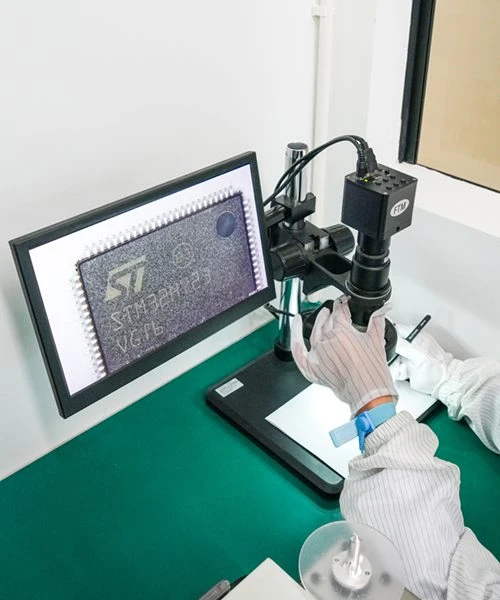

IQC v PCBA kontroluje příchozí komponenty a materiály z hlediska vad, dodržování předpisů a funkčnosti před sestavením. Zabraňuje vadám, snižuje přepracování a zajišťuje spolehlivost ověřením specifikací, rozměrů a elektrického výkonu.

Před nanesením pájkové pasty musí být PCB důkladně vyčištěny, aby se zajistila optimální tisk šablony a kvality pájení. Kontaminanty, jako je prach, oleje, oxidace nebo zbytkový tok, mohou způsobit špatnou pastu, chybné potisk nebo pájecí defekty.

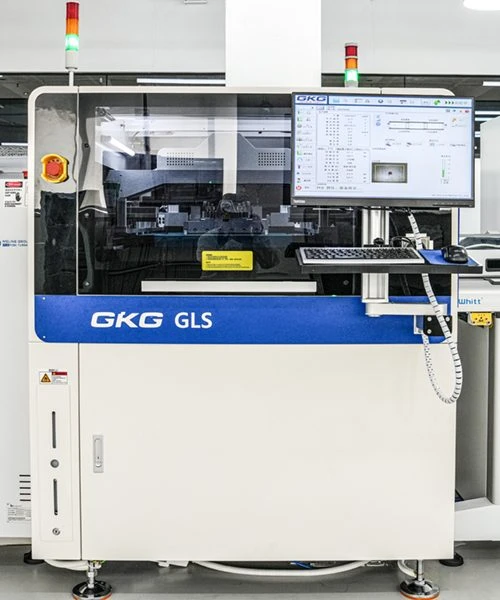

Pájecí tiskárna je kritický stroj na sestavu PCB, který přesně ukládá pájecí pastu na podložky PCB před umístěním komponenty. Zajišťuje přesnou konzistentní aplikaci pro silné elektrické připojení během pájení reflow.

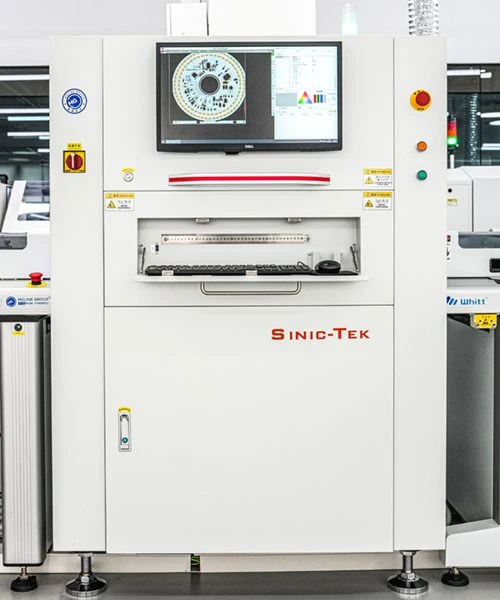

3d - SPI je pokročilý inspekční systém v PCBA, který ověří kvalitu, objem a zarovnání usazenin pájecí pasty po tisku, ale před umístěním komponenty. Zajišťuje defekt - volný pájení a zabraňuje problémům s reflowem

Montáž (nebo umístění komponenty) je proces přesného umístění a připojení elektronických komponent do PCB po aplikaci pájecí pasty. Montáž je základním krokem v PCBA, přímo ovlivňující kvalitu pájení a spolehlivost finálního produktu

FAI (první inspekce článku) je kritický proces kontroly kvality prováděného na první dávce sestavených PCB, aby se ověřil, že výrobní proces splňuje specifikace návrhu před plnou produkcí -.

2d - aoi (automatizovaná optická inspekce) před reflow je kontrolním bodem kritické kvality v procesu sestavení SMT. Prohlédne PCB po pájením pasty a umístění komponent, ale předtím, než deska vstoupí do trouby Refrow.

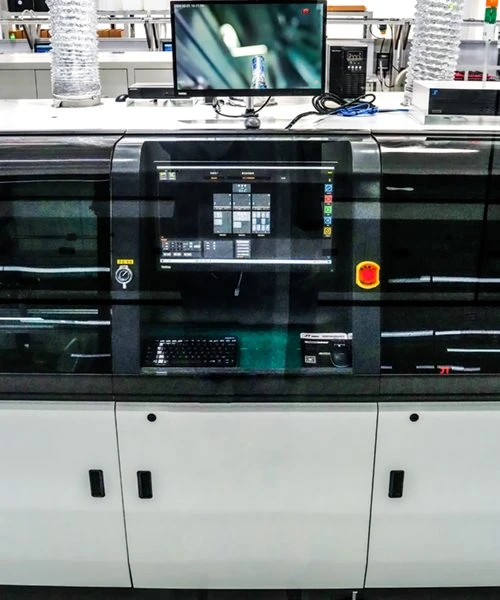

Refrow trouba může roztavit pájecí pastu a trvale připojit komponenty k PCB. Používá kontrolované teplo tak, aby sledovalo přesný teplotní profil a zajistilo spolehlivé pájecí klouby bez poškození komponent.

3D - Aoi (3D Automatizovaná optická inspekce) je post - reflow inspekční systém, který používá strukturované světlo, lasery nebo multi - úhlové kamery pro skenování pájených kloubů a komponent ve třech dimenzích ve třech dimenzích ve třech dimenzích.

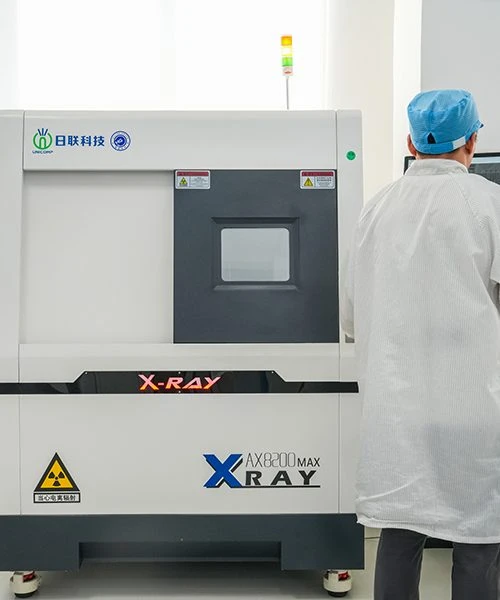

Inspekční stroj X - je systém Non - Destruktivní testování (NDT) používaný ke zkoumání skrytých pájených kloubů, vnitřních vrstev PCB a komplexních komponent, které optická kontrola nelze detekovat.

Kroky předběžného zpracování ponoru: Zachycení → Denoise (medián/NLM) → Vylepšit (CLAHE) → Detekovat okraje (Canny) → Segment (OTSU) → Analyzujte defekty. Optimalizuje inspekci kolíků a pájecích kloubů.

DIP Insertion zarovnejte kolíky s otvory PCB ručně nebo automaticky, což zajišťuje správné sezení a rovné kolíky. Automatizované systémy použijí sílu 1-5N/pin; Manuální potřebuje vizuální kontroly. Provedeno po SMT, aby se zabránilo tepelným problémům.

2d - Aoi Inspekce po kontrole vložení komponenty pro správné umístění, ověření všech komponent jsou přítomny, správně orientovány a plně sedící s přímými kolíky, přičemž detekují jakékoli fyzické vady nebo nesouosost před pájení, aby byla zajištěna kvalita sestavy.

Automatické pájení vln pro komponenty DIP aplikuje tok, předehřívá PCB a poté jej předá přes roztavenou pájkovou vlnu, aby se vytvořila spolehlivá prostřednictvím - spojení otvorů, s rychlostí dopravníku a výškou vlny pevně ovládané, aby se zabránilo přemostění nebo studeným kloubům.

Selektivní vlnové pájecí cíle prostřednictvím dírkových částí - s lokalizovaným tokem a mini - vlnovými tryskami, které chrání nedaleké komponenty SMT. Tento efektivní proces minimalizuje odpad a zajišťuje spolehlivé připojení k ponoru na smíšených technologických deskách -.

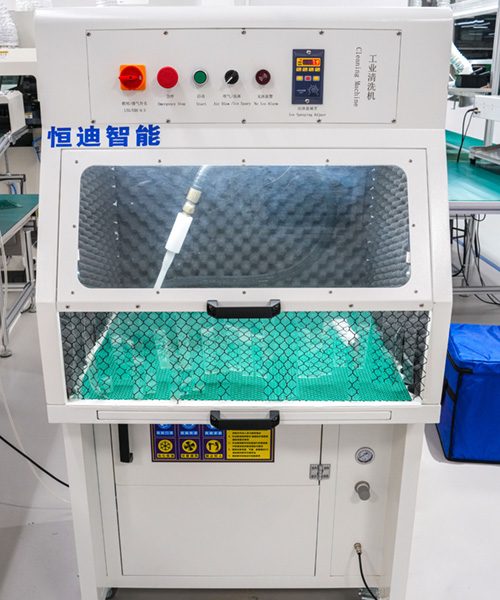

Čisticí stroj odstraňuje zbytky toku a kontaminanty, aby byla zajištěna spolehlivost po vlnovém pájení, a zabraňuje dlouhému - termínu koroze a elektrickým selháním v sestavách DIP.

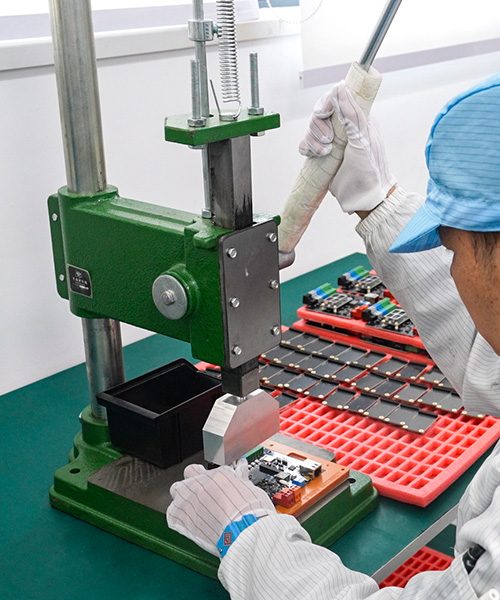

Stiskněte - Fit Dip Components Vytvořte připojení bez pájky pomocí interferenčního přizpůsobení, ideální pro drsná prostředí. Kompletní kolíky tvoří plyn - těsné klouby elastickou deformací, což vyžaduje přesné otvory PCB, ale eliminuje tepelné napětí.

2d - aoi po vlnových pájecích kontrolách ponoří pájecí klouby na vady. Identifikuje mosty, nedostatečné/přebytečné pájky a špatné smáčení pomocí top - zobrazování s rozptýleným osvětlením. Tato automatizovaná inspekce zachycuje kritické problémy s pájení před elektrickým testováním.

Odděluje jednotlivé desky od výrobních panelů po montáži DIP. V - Bodování/děrování pro jednoduché odtržení. Řezání routeru pro přesné, prach - Oddělení zdarma. Laserové řezání pro vysokou - Precision pro křehké desky.

Konečná sestava DIP QA zahrnuje vizuální, automatizované a funkční testování. Inspektoři kontrolují umístění komponent, kvalitu pájky a elektrický výkon, včetně zarovnání pinů, pájkových filetů a tepelné integrity. Všechny výsledky jsou zdokumentovány tak, aby zajistily 100% funkční jednotky před odesláním
